Precisión de ingeniería: La guía técnica para terminales de estampado de metal

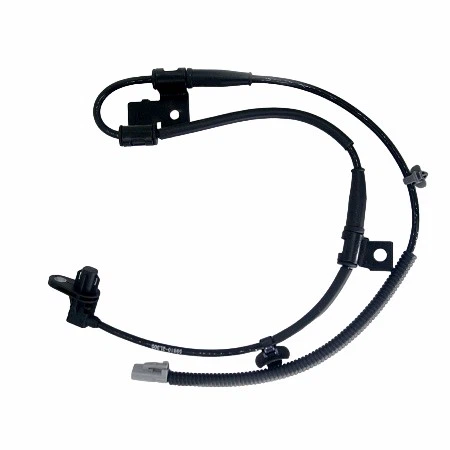

La electrificación, la miniaturización y el despliegue en entornos hostiles están transformando los equipos industriales y la electrónica automotriz. En el centro de cada arnés de cableado, ensamblaje de PCB y bloque de distribución de energía fiable se encuentra un componente de hardware crítico: el terminal de estampado metálico.

Un solo contacto intermitente o una fractura por fatiga puede detener las operaciones, provocar retiradas por garantía o comprometer la seguridad. Para evitar estos fallos, los arquitectos eléctricos y los equipos de compras priorizan la resistencia mecánica, la conductividad eléctrica y la repetibilidad a nivel de micras al adquirir terminales de estampado metálico.

Materiales principales para terminales de estampado metálico

Seleccionar la materia prima en tira adecuada es el primer paso vital en la fabricación de terminales. La aleación elegida debe equilibrar la formabilidad durante el estampado de alta velocidad con la elasticidad elástica a largo plazo para mantener una presión de contacto constante.

• Aleaciones de latón (p. ej., C26000, C26800): Opciones estándar y rentables para electrónica de consumo e interruptores de bajo voltaje. El latón ofrece una formabilidad y conductividad eléctrica equilibradas (aprox. 27%–28% IACS), aunque es propenso a la relajación por tensión por encima de 80°C a 100°C.

• Bronce fosforado (p. ej., C5191, C5210): La opción principal para resortes de lámina, cabezales multipin y receptáculos de señal. Las adiciones de estaño proporcionan resistencia a la fatiga, retención elástica y alta resistencia a la microfluencia bajo deflexión mecánica continua.

• Aleaciones de cobre de alto rendimiento (p. ej., C70250, C19400): Cruciales para la electrificación de vehículos y la electrónica de potencia. Estas aleaciones resisten la relajación por tensión térmica hasta 150°C mientras conservan una conductividad del 40% al 60% IACS, protegiendo los sistemas de baterías contra el embalamiento térmico.

Los equipos de ingeniería se asocian con fabricantes como JX Precise para adaptar las aleaciones de tira a cargas eléctricas y térmicas específicas, garantizando la fiabilidad del contacto a largo plazo.

Soluciones de estampado y chapado de alta velocidad

Los terminales eléctricos estampados de precisión se forman utilizando herramientas de troquel progresivo de alta velocidad. La tira de metal se alimenta a través de enderezadores hacia prensas que perforan, muescan, doblan y acuñan características a cientos de golpes por minuto, produciendo terminales en tiras continuas enrolladas o lotes singulados.

Para evitar la oxidación y mantener una baja resistencia de contacto, las piezas estampadas se someten a un chapado especializado:

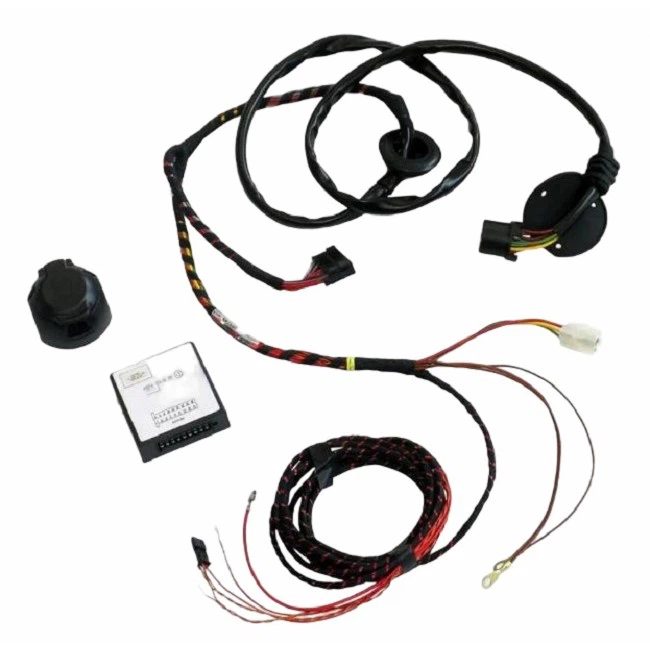

• Chapado en estaño (Sn): Rentable y con baja resistencia inicial, el estaño es común en arneses de cableado automotriz y controles industriales. Requiere una fuerza de contacto normal suficiente para perforar las películas de óxido superficial.

• Chapado en oro (Au): Aplicado sobre una capa de barrera de níquel, el oro resiste la oxidación y mantiene una baja resistencia de contacto bajo fuerzas de acoplamiento ligeras, lo que lo hace ideal para conexiones de datos sensibles y aviónica.

• Chapado en plata (Ag): Ofrece una conductividad superior para aplicaciones de alto amperaje, incluidos conectores de carga de vehículos eléctricos y barras colectoras industriales.

• Chapado selectivo: Deposita metales nobles como el oro solo en la interfaz de acoplamiento activa mientras utiliza estaño en los terminales de crimpado o soldadura, reduciendo los costos unitarios sin sacrificar el rendimiento de la señal.

Abastecimiento y garantía de calidad

El abastecimiento de hardware de precisión implica algo más que comparar costos unitarios. Los programas exitosos dependen de un control de calidad riguroso, precisión en las herramientas y verificación de materiales:

• Control de herramientas: El diseño interno de herramientas, el mecanizado por descarga eléctrica (EDM) de hilo y el mantenimiento rutinario de los punzones eliminan las micro-rebabas y evitan la deriva dimensional durante largas tiradas de producción.

• Gestión de la dirección del grano: Los dobleces de estampado perpendiculares o diagonales al grano de laminación de la tira cruda evitan el micro-agrietamiento en las orejas de crimpado de terminales ajustadas y en las vigas de contacto.

• Trazabilidad de lotes: Los proveedores verificados proporcionan números de colada de materia prima, hojas de composición de aleación y datos de prueba de espesor de chapado (como informes XRF) para cada lote de producción.

• Inspección automatizada: Los sistemas de visión óptica en línea y el monitoreo de tonelaje detectan contactos doblados y perforaciones incompletas antes de que las piezas salgan de la prensa.

El rendimiento de cualquier sistema electrónico depende directamente de la integridad de sus terminales de contacto. Evaluar las aleaciones base, la geometría del contacto, las tolerancias de las herramientas y los acabados de chapado garantiza una conectividad constante en entornos exigentes. Ya sea que esté lanzando un nuevo diseño de conector o actualizando una interfaz de arnés existente, explore nuestros terminales de estampado de metal capacidades y comuníquese directamente con nuestro equipo de ingeniería en www.jxprecise.com.

Preguntas frecuentes

¿Cuál es la ventaja de un terminal estampado sobre un pin mecanizado?

Los terminales estampados se estampan a partir de láminas de metal continuas utilizando troqueles progresivos, lo que los hace mucho más rentables para tiradas de volumen medio a alto. El estampado también permite características geométricas intrincadas, como brazos de resorte flexibles, lengüetas de retención y barriles de crimpado abiertos, que no pueden producirse de manera eficiente en tornos.

¿Qué causa la corrosión por frotamiento y cómo se previene?

La corrosión por frotamiento ocurre cuando los ciclos de expansión térmica o las vibraciones ambientales causan un micromovimiento repetitivo en la interfaz de contacto, desgastando la capa de chapado. Para los contactos chapados en estaño, esto expone el cobre base al aire, formando un óxido aislante. Se puede prevenir aumentando la fuerza de contacto normal, eligiendo chapado en oro o diseñando vigas de contacto doble antivibración.
