qué grado de acero al silicio es mejor para el estator y rotor de motores de vehículos eléctricos
Acero al silicio orientado vs no orientado: ¿cuál para motores de vehículos eléctricos?
La mayoría de los compradores confunden el acero al silicio orientado y no orientado para la producción de motores de vehículos eléctricos. Aquí está la distinción clara:
Acero al silicio orientado (CRGO): diseñado únicamente para el flujo magnético en una sola dirección en transformadores. No aplicable para estatores y rotores de vehículos eléctricos.

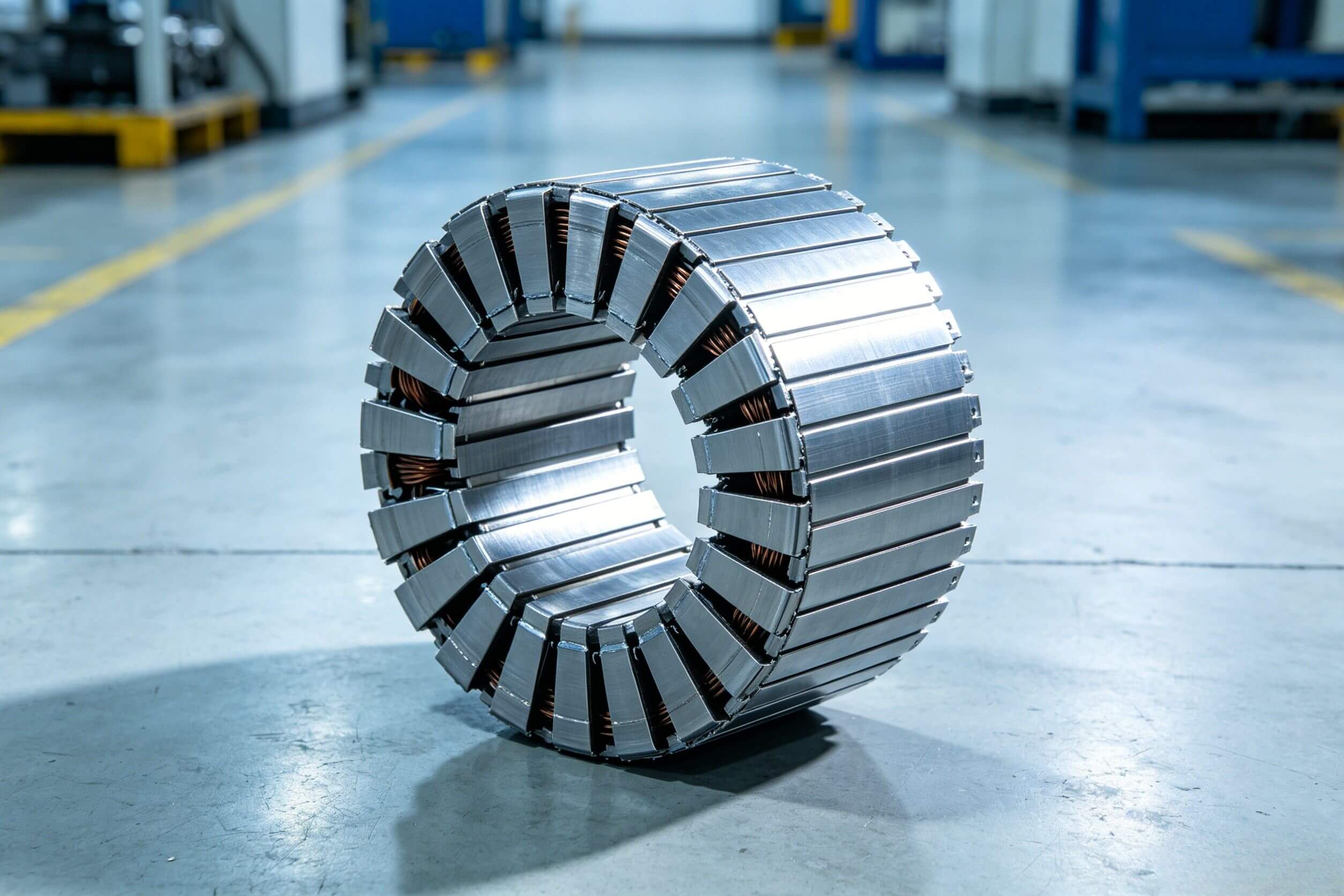

Acero al silicio no orientado (NOES): presenta propiedades magnéticas uniformes en múltiples direcciones, encajando perfectamente en campos magnéticos giratorios. Todos los núcleos de estator y rotor de motores estándar de vehículos eléctricos utilizan acero al silicio no orientado.

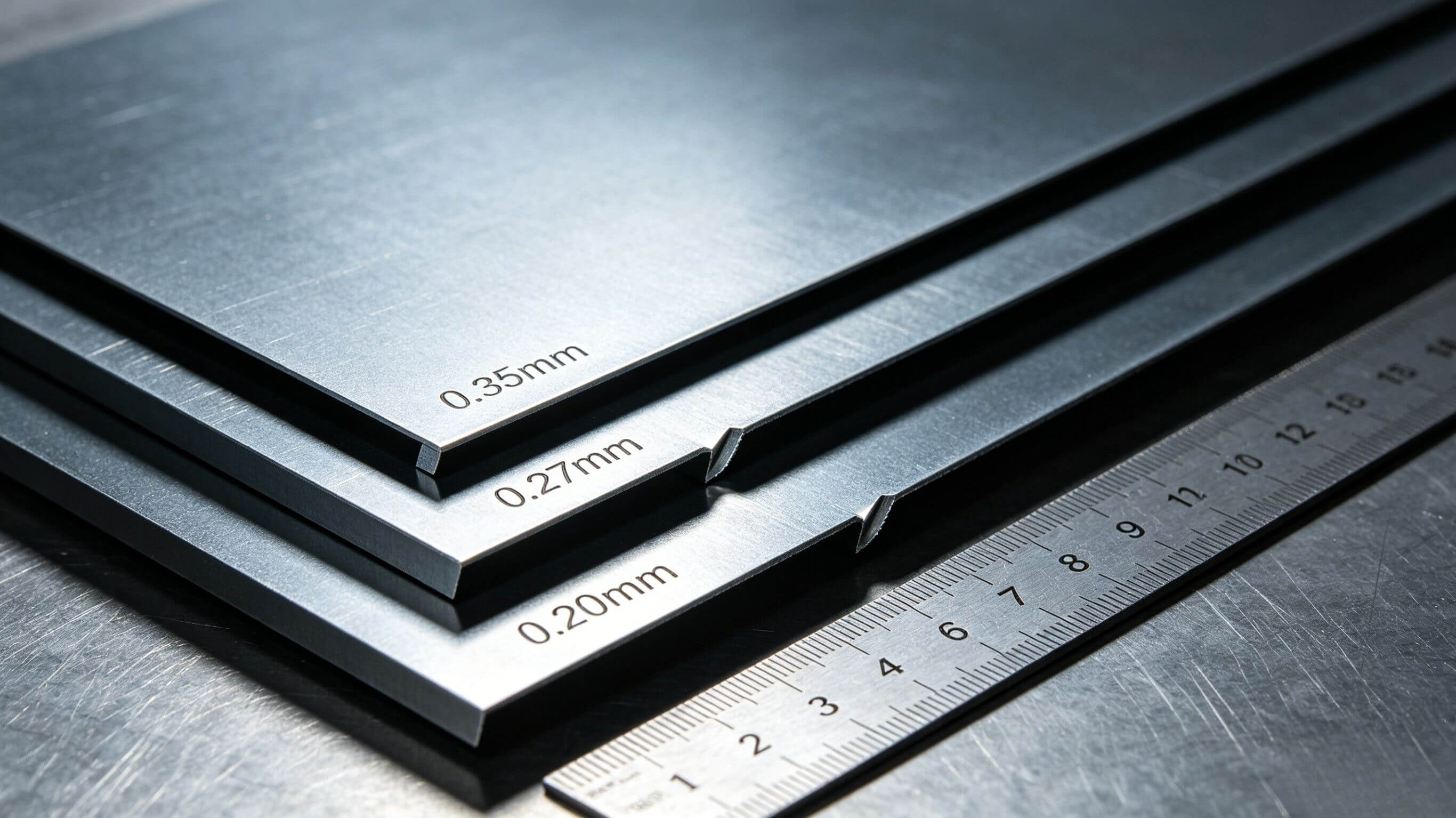

Mejor grosor y grados de acero al silicio para estator y rotor de vehículos eléctricos
La regla clave de selección del núcleo para el acero al silicio en motores de vehículos eléctricos: una mayor frecuencia y velocidad del motor requiere acero al silicio más delgado y de mayor calidad con menores pérdidas. A continuación se muestran los grados más prácticos y ampliamente adoptados para motores de vehículos eléctricos comerciales.
1. Serie de 0,35 mm — grado estándar para motores de vehículos eléctricos de turismos
Grados recomendados: 35SW300, 35SW360, 35SW440
El acero al silicio no orientado de 0,35 mm es la opción principal para motores de tracción de vehículos eléctricos producidos en masa, ofreciendo un equilibrio entre bajas pérdidas en el núcleo, estabilidad mecánica y eficiencia de coste.
- Aplicación: motores síncronos de imanes permanentes (PMSM) estándar para automóviles eléctricos de pasajeros convencionales.
- Ventajas: rendimiento magnético estable, bajas pérdidas a alta frecuencia y fácil de estampar y soldar por láser.
- Característica: adecuado para frecuencias de trabajo del motor por debajo de 400 Hz, con eficiencia del motor de hasta más del 95%.
2. Serie de 0,27 mm — grado premium para motores de vehículos eléctricos de alta eficiencia
Grados recomendados: 27SW210, 27SW230, 27SW250
El acero al silicio ultrafino de 0,27 mm es la opción premium para plataformas de vehículos eléctricos de alto voltaje de 800 V y modelos de alta eficiencia. Reduce en gran medida la pérdida por corrientes parásitas de alta frecuencia, disminuyendo el aumento de temperatura del motor y mejorando la autonomía de conducción.
- Aplicación: automóviles de gama alta, modelos de vehículos eléctricos de larga autonomía y motores de vehículos eléctricos comerciales de alta eficiencia.
- Ventajas: pérdidas de hierro extremadamente bajas, menor aumento de temperatura, mayor durabilidad del motor.
- Valor: aumenta la autonomía del vehículo al reducir el consumo de energía del motor.
3. Serie de 0,20 mm — grado ultra premium para motores de vehículos eléctricos de alta velocidad
Grados recomendados: 20SW180, 20SW200
El acero al silicio ultrafino de 0,20 mm se utiliza en sistemas de propulsión de vehículos eléctricos de alto rendimiento y alta velocidad. Minimiza las pérdidas del núcleo bajo operación de ultra alta frecuencia de 600 Hz–800 Hz para un rendimiento estable del motor a alta velocidad.
- Aplicación: vehículos eléctricos deportivos de alto rendimiento, motores de tracción de alta velocidad y motores para vehículos especiales.
- Ventajas: pérdidas líderes en la industria muy bajas, excelente estabilidad a alta velocidad.
- Limitación: mayor coste del material y requisitos más estrictos en el proceso de estampado.
¿Por qué evitar el acero al silicio de 0,5 mm en motores de vehículos eléctricos?
Los grados comunes de 0,5 mm como 50W470 y 50W600 son adecuados para electrodomésticos y motores industriales, pero no son apropiados para los motores principales de vehículos eléctricos.
A altas frecuencias de funcionamiento de vehículos eléctricos, el acero de 0,5 mm provoca graves pérdidas por corrientes parásitas, sobrecalentamiento y disminución de la eficiencia. Solo puede utilizarse en motores auxiliares de baja potencia de vehículos eléctricos, no en núcleos de estator y rotor principales.
Proceso de fabricación del núcleo de vehículos eléctricos adaptado a diferentes grados
La selección adecuada de procesos de fabricación adapta diferentes grados de acero al silicio para garantizar un rendimiento óptimo del núcleo del motor de vehículos eléctricos:
- Grado estándar de 0,35 mm: la soldadura por láser en apilado es el proceso principal, garantizando un alto factor de apilamiento (0,97–0,98) para núcleos de vehículos eléctricos de producción masiva.
- Grados altos de 0,27 mm/0,20 mm: adoptan tecnología de unión o soldadura láser de precisión, evitando la deformación del material y asegurando un rendimiento de pérdidas ultrabajas.
- Diseño de inclinación del rotor: todas las laminaciones de rotor de alta calidad para vehículos eléctricos admiten procesamiento de ranuras con inclinación de 8°–15° para reducir el par de rizado y el ruido del motor.
1. ¿Cuál es el mejor grado de acero al silicio para el estator y el rotor de vehículos eléctricos?
Para motores principales de vehículos eléctricos de producción masiva, 35SW300/35SW360 (0,35 mm) es el mejor grado en relación coste-rendimiento. Para vehículos eléctricos de alta eficiencia y larga autonomía, 27SW210/27SW230 (0,27 mm) es la opción óptima.
2. ¿Se puede utilizar acero al silicio orientado en motores de vehículos eléctricos?
No. El acero al silicio orientado solo se adapta al flujo magnético en una sola dirección para transformadores. Provocará una grave degradación del rendimiento y pérdidas cuando se utilice en motores giratorios de vehículos eléctricos.
3. ¿Cómo afecta el grado del acero al silicio al rendimiento del motor de vehículos eléctricos?
El acero al silicio de alta calidad y delgado reduce las pérdidas del núcleo entre un 20% y un 40%, disminuye la generación de calor y aumenta la eficiencia del motor entre un 2% y un 4%, mejorando eficazmente la autonomía y estabilidad del vehículo eléctrico.
Conclusión
En resumen, los mejores materiales para el estator y rotor de motores de vehículos eléctricos son el acero al silicio no orientado de bajo espesor y bajas pérdidas. Los grados de 0,35 mm son adecuados para vehículos eléctricos de producción masiva estándar, los de 0,27 mm para modelos de alta eficiencia y larga autonomía, y los de 0,20 mm para motores de vehículos eléctricos de alto rendimiento y alta velocidad. La selección correcta del grado garantiza una mayor eficiencia del motor y una mejor estabilidad térmica.
