Guía de piezas de estampado de metal: embutición profunda frente a matriz progresiva

Usted elige el estampado por embutición profunda para piezas huecas y sin costuras piezas de estampado de metalque requieren relaciones de profundidad-diámetro elevadas. Como alternativa, selecciona el estampado con matriz progresiva para la producción a alta velocidad de componentes planos con características complejas. Las tiras portadoras continuas limitan la profundidad de las piezas progresivas. Por lo tanto, debe evaluar cuidadosamente el gasto de capital en utillaje, las tasas de desperdicio de material y los volúmenes totales de producción anual.

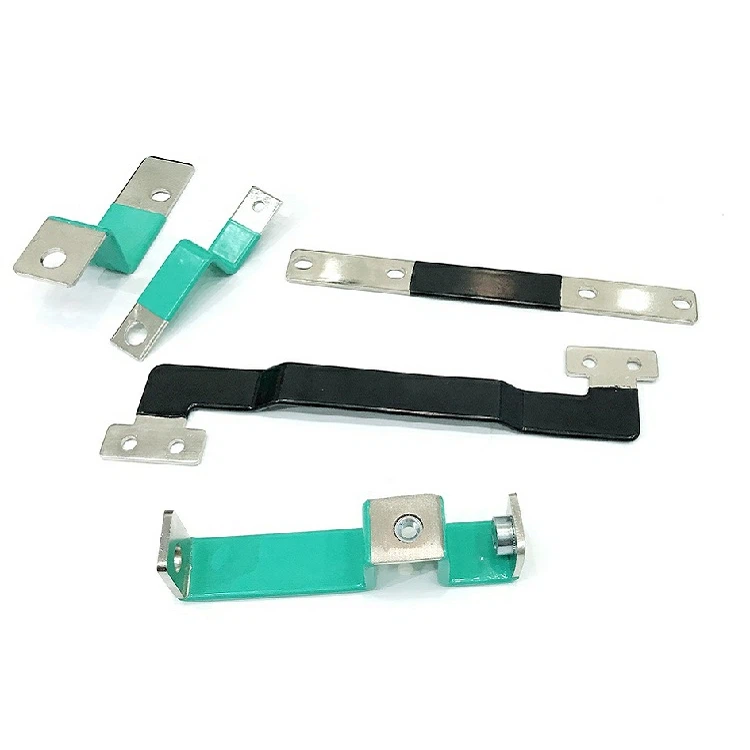

Fundamentos del proceso para piezas de estampado de metal

Embutición profunda para profundidad sin costuras

El estampado por embutición profunda transforma piezas planas de chapa metálica en componentes cilíndricos o rectangulares huecos y sin costuras. Alimenta piezas individuales en la prensa sin estar unidas a una malla o tira continua. Un punzón mecánico fuerza la pieza hacia una cavidad de matriz coincidente. El metal fluye plásticamente sobre el radio de embutición, llevando material hacia las paredes verticales mientras mantiene la integridad estructural.

Desacoplar la pieza de una tira portadora elimina la tensión lateral durante la carrera de embutición. Puede lograr relaciones de profundidad-diámetro elevadas sin desgarrar el material ni comprometer el espesor de pared. Las operaciones secundarias como recorte, rebordeado o conformado de bridas pueden realizarse en múltiples estaciones dedicadas. Este proceso optimiza el rendimiento del material y proporciona geometrías de alta resistencia y herméticas adecuadas para la contención de fluidos y recipientes a presión.

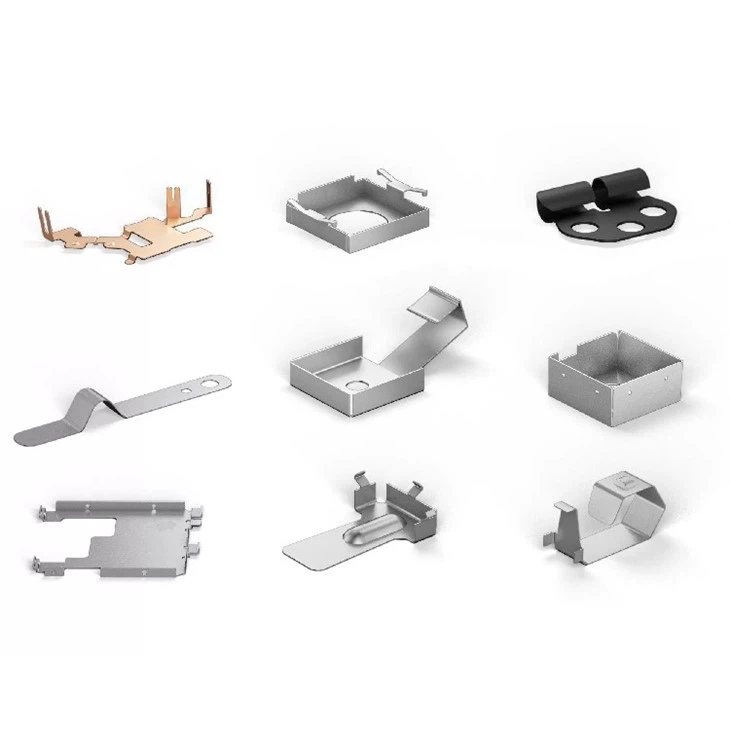

Matriz progresiva para características de alta velocidad

El estampado con matriz progresiva alimenta una bobina continua de chapa metálica a través de una serie de estaciones de matriz alineadas. Una tira portadora central mantiene firmemente la pieza en crecimiento mientras los pasadores de indexación posicionan el metal en cada carrera de prensa. Cada estación realiza operaciones específicas como punzonado, acuñado, estampado en relieve o doblado. La estación final corta el componente completamente formado directamente de la cinta portadora.

Este método secuencial destaca en la producción rápida y de gran volumen de piezas de estampado de metal más pequeñas con características geométricas complejas. Sin embargo, la tira portadora rígida restringe la profundidad máxima de embutición. Los sistemas de matriz de transferencia presentan una alternativa sólida cuando su diseño supera los límites de profundidad progresiva o requiere gran tonelaje. Las matrices de transferencia mueven piezas individuales entre prensas separadas mediante brazos mecánicos, cerrando la brecha entre la velocidad progresiva y las capacidades de embutición profunda.

Factores técnicos para piezas complejas

Relaciones de profundidad y limitaciones del portador

Debe analizar la relación profundidad-diámetro al evaluar las limitaciones técnicas para componentes complejos. Los sistemas de matriz progresiva mueven bobinas metálicas continuas a través de estaciones secuenciales utilizando una banda integrada de material. Esta tira portadora mantiene cada característica en una alineación precisa durante todo el ciclo de estampado. Sin embargo, la tira portadora impone limitaciones mecánicas estrictas sobre la profundidad máxima de embutición. El conformado vertical profundo extrae metal directamente de las zonas circundantes durante la carrera de prensa. Una profundidad de embutición excesiva estira la banda de conexión, deforma la tira portadora y destruye la precisión del paso de progresión. En consecuencia, las matrices progresivas funcionan mejor cuando se producen características poco profundas, perfiles planos o contornos estructurales suaves en chapas metálicas delgadas.

El estampado por embutición profunda elimina por completo las limitaciones de la tira portadora. Alimenta piezas individuales de chapa metálica directamente en la cavidad de la matriz sin una cinta de soporte adjunta. El punzón mecánico fuerza el material suavemente desde la periferia de la pieza hacia la matriz. El metal fluye plásticamente bajo una presión controlada del sujetador de pieza sin tensión lateral de una tira continua. Puede lograr relaciones de profundidad-diámetro significativamente mayores en una sola carrera o mediante pasos sistemáticos de reembutición. Debe seleccionar el estampado por embutición profunda cuando su geometría requiera paredes cilíndricas profundas y sin costuras, recipientes de fluidos lisos o carcasas rectangulares altas sin uniones estructurales ni líneas de unión débiles.

Tolerancias y rendimiento del material

Las características de las piezas y las tolerancias dimensionales influyen enormemente en su selección entre matrices progresivas y sistemas de embutición profunda. El utillaje de matriz progresiva mantiene tolerancias excepcionales entre características en operaciones complejas de múltiples estaciones. Los pasadores piloto endurecidos se acoplan a orificios de ubicación previamente punzonados en cada estación, bloqueando la tira metálica en una alineación mecánica exacta durante las carreras de prensa. Puede integrar fácilmente punzonado de alta velocidad, corte de muescas, roscado, doblado lateral y acuñado fino dentro de una única configuración continua de herramienta. Este método de utillaje integrado garantiza un control preciso del paso y una superior exactitud de ubicación entre orificios para conectores electrónicos complejos, soportes automotrices y herrajes de precisión.

El estampado con matriz progresiva ofrece una precisión dimensional superior para componentes con múltiples características, mientras que los procesos de embutición profunda maximizan la uniformidad estructural en paredes verticales profundas.

El cálculo del rendimiento del material afecta profundamente la economía unitaria a largo plazo y el presupuesto general de fabricación. Las matrices progresivas requieren cintas portadoras continuas y desperdicio de esqueleto de banda para transportar componentes de forma segura entre estaciones de trabajo. Este material adicional del portador aumenta el consumo de bobina en bruto y genera un mayor volumen de desperdicio en cada ciclo de producción. En contraste, los procesos de embutición profunda utilizan piezas optimizadas circulares o rectangulares. Corta piezas individuales eficientemente para minimizar el desperdicio de material antes de que comiencen las operaciones principales de conformado. Un alto rendimiento del material reduce el gasto total de materia prima, especialmente cuando fabrica piezas de estampado de metal de gran volumen con aleaciones premium como acero inoxidable, cobre, latón o aleaciones especiales de aluminio aeroespacial.

Inversión en utillaje y volumen de producción

Gasto de capital frente a precio por pieza

Debe equilibrar los gastos de capital iniciales con los costos por pieza a largo plazo al seleccionar un proceso de fabricación. Las matrices progresivas requieren inversiones iniciales de utillaje significativamente mayores. Los fabricantes de herramientas deben crear múltiples estaciones de precisión de acero endurecido para herramientas, integrando pasadores piloto, bloques de punzones complejos y elevadores de tira intrincados en un único conjunto de matriz de alta resistencia. Esta ingeniería mecánica personalizada eleva considerablemente los gastos iniciales de utillaje. El utillaje de embutición profunda generalmente requiere un desembolso inicial de capital menor porque las matrices básicas independientes de embutición presentan configuraciones geométricas más simples con menos componentes mecánicos móviles. Paga menos inicialmente por matrices de embutición de acción simple o doble.

Los cálculos del precio por pieza revelan la compensación económica entre estos dos métodos de estampado. Las matrices progresivas completan geometrías de piezas intrincadas en una sola carrera continua de prensa. Las altas tasas de carrera y la mínima mano de obra reducen rápidamente el costo variable por unidad durante ciclos de fabricación prolongados. Las operaciones de embutición profunda a menudo requieren múltiples pasos individuales de embutición, ciclos intermedios de recocido u operaciones secundarias de recorte en estaciones dedicadas. Estos pasos adicionales de producción aumentan los tiempos de ciclo de máquina, los costos de transferencia y los insumos laborales totales. En consecuencia, el estampado progresivo genera un precio por pieza significativamente menor durante series de producción extensas, amortizando rápidamente el mayor gasto inicial de utillaje.

Umbrales de volumen y matrices multicavidad

El volumen de producción anual determina su estrategia óptima de utillaje. Los volúmenes de producción bajos rara vez justifican la considerable inversión de capital de un utillaje progresivo complejo. Logra una mejor recuperación de costos utilizando matrices de embutición profunda de menor costo para cantidades de pedido más pequeñas, revisiones de ingeniería o desarrollo de prototipos. Los altos umbrales de producción invierten por completo esta dinámica financiera. Los enormes volúmenes de pedidos permiten absorber fácilmente los altos gastos iniciales de utillaje distribuidos entre millones de componentes terminados. Reduce el riesgo financiero general calculando el costo total de propiedad antes de comprometerse con diseños de herramientas específicos.

La embutición profunda progresiva proporciona importantes ventajas de producción para piezas de estampado metálico de alto volumen. Los equipos de ingeniería diseñan matrices progresivas personalizadas de múltiples cavidades para estampar varios componentes simultáneamente con cada carrera individual de la prensa. Estas matrices avanzadas combinan características de copas embutidas profundamente con perforaciones laterales complejas, nervaduras estructurales estampadas y recortes de borde de precisión dentro de una sola tira continua. El uso de múltiples cavidades por disparo duplica o triplica el rendimiento total de la prensa sin aumentar la frecuencia de las carreras. El conformado progresivo de múltiples etapas reduce drásticamente los precios unitarios individuales, maximizando la eficiencia general de la prensa y proporcionando ahorros de costos sustanciales a largo plazo para operaciones de fabricación a gran escala.

Preguntas frecuentes

¿Qué relación entre profundidad y diámetro requiere el estampado por embutición profunda?

Debe seleccionar el estampado por embutición profunda cuando el diseño de su pieza requiera una profundidad de embutición que supere su diámetro total o deforme la banda portadora continua durante el conformado progresivo.

¿Pueden las matrices progresivas crear piezas huecas sin costuras?

Las matrices progresivas realizan operaciones de embutición poco profundas de manera eficaz. Sin embargo, no puede lograr formas huecas profundas y sin costuras sin desgarrar la cinta portadora continua de material durante las carreras de producción de alta velocidad.

¿Cómo difieren las tasas de desperdicio de material entre estos métodos?

El estampado por embutición profunda utiliza formas de piezas en bruto precortadas para minimizar los residuos. El estampado con matriz progresiva genera un mayor volumen de desperdicio porque el proceso requiere tiras portadoras continuas y esqueletos de banda entre estaciones.
